Jak sprawdzić dokładność osi w poziomym centrum frezarskim?
Jako dostawca poziomych centrów frezarskich, zapewnienie dokładności osi w tych maszynach jest kluczowe. Precyzja osi ma bezpośredni wpływ na jakość operacji frezowania, dokładność wymiarową detali i ogólną wydajność procesu produkcyjnego. Na tym blogu podzielę się kilkoma skutecznymi metodami sprawdzania dokładności osi w poziomym centrum frezarskim.
1. Zrozumienie znaczenia dokładności osi
Przed zagłębieniem się w metody sprawdzania należy koniecznie zrozumieć, dlaczego dokładność osi ma znaczenie. W poziomym centrum frezarskim osie (zwykle X, Y i Z) kontrolują ruch narzędzia tnącego i przedmiotu obrabianego. Wszelkie odchylenia w ruchu osi mogą prowadzić do błędów w procesie frezowania, takich jak nieprawidłowe wymiary, złe wykończenie powierzchni, a nawet uszkodzenie narzędzia tnącego lub przedmiotu obrabianego. Dlatego w celu utrzymania wydajności i niezawodności poziomego centrum frezującego konieczne są regularne kontrole dokładności osi.
2. Kontrola wzrokowa
Pierwszym krokiem w sprawdzeniu dokładności osi jest oględziny wizualne. Obejmuje to sprawdzenie fizycznych elementów osi, takich jak szyny prowadzące, śruby kulowe i łożyska liniowe. Poszukaj wszelkich oznak zużycia, uszkodzeń lub nieprawidłowego ustawienia. Na przykład, jeśli szyny prowadzące są porysowane lub mają nadmierny luz, może to mieć wpływ na płynny ruch osi. Podobnie uszkodzona śruba kulowa może powodować niespójny ruch lub luz.
Sprawdź łożyska liniowe pod kątem prawidłowego smarowania. Brak smarowania może zwiększyć tarcie i prowadzić do przedwczesnego zużycia. Sprawdź uszczelki wokół łożysk, aby upewnić się, że są nienaruszone i uniemożliwiają przedostawanie się brudu i zanieczyszczeń.
3. Korzystanie ze wskaźnika zegarowego
Czujnik zegarowy jest powszechnie używanym narzędziem do pomiaru dokładności osi. Może zapewnić precyzyjne pomiary ruchu liniowego i bicia osi.
Pomiar ruchu liniowego
- Zamontuj czujnik zegarowy na stabilnym uchwycie, takim jak podstawa magnetyczna, i przyłóż końcówkę pomiarową do ruchomej części osi.
- Poruszaj osią powoli i płynnie w całym zakresie ruchu. Obserwuj odczyt na czujniku zegarowym. Jakakolwiek zmiana odczytu wskazuje na odchylenie w ruchu liniowym.
- Porównaj zmierzone wartości z danymi producenta. Jeśli odchylenie przekracza dopuszczalną tolerancję, może być konieczne dalsze badanie i regulacja.
Pomiar bicia
- W przypadku obracających się elementów osi, takich jak wrzeciono, do pomiaru bicia należy użyć czujnika zegarowego. Zamontuj czujnik zegarowy tak, aby końcówka pomiarowa dotykała powierzchni części obrotowej.
- Obracaj powoli wrzecionem i obserwuj odczyt na czujniku zegarowym. Bicie to maksymalna zmiana odczytu podczas jednego pełnego obrotu. Nadmierne bicie może mieć wpływ na dokładność operacji frezowania i jakość gotowego przedmiotu obrabianego.
4. Interferometria laserowa
Interferometria laserowa jest bardziej zaawansowaną i dokładną metodą sprawdzania dokładności osi. Wykorzystuje wiązkę lasera do pomiaru przemieszczenia osi z dużą precyzją.
- Ustaw interferometr laserowy zgodnie z instrukcją producenta. Interferometr składa się ze źródła laserowego, detektora i reflektora.
- Zamontuj reflektor na ruchomej części osi, a detektor w ustalonej pozycji.
- Przesuń oś, a wiązka lasera odbije się od reflektora i zostanie wykryta przez detektor. Interferometr analizuje wzór interferencji wiązki laserowej w celu określenia przemieszczenia osi.
- Dane zebrane przez interferometr laserowy można wykorzystać do wygenerowania szczegółowego raportu na temat dokładności osi, w tym błędu pozycjonowania liniowego, błędu prostoliniowości i błędu kątowego. Informacje te mogą pomóc w zidentyfikowaniu pierwotnej przyczyny wszelkich problemów z dokładnością i poprowadzić proces regulacji.
5. Pomiar luzu
Luz to wielkość luzu lub luzu w ruchu osi, gdy kierunek ruchu jest odwrócony. Nadmierny luz może prowadzić do niedokładnego pozycjonowania i złego wykończenia powierzchni.
- Do pomiaru luzu należy użyć czujnika zegarowego lub specjalistycznego przyrządu do pomiaru luzu.
- Przesuń oś w jednym kierunku, aż osiągnie określoną pozycję. Następnie odwróć kierunek osi i zmierz odległość, jaką porusza się oś, zanim zacznie poruszać się w nowym kierunku. Ta odległość jest reakcją.
- Porównaj zmierzony luz z danymi producenta. Jeżeli luz jest zbyt duży, może być konieczna regulacja napięcia wstępnego śruby kulowej lub wymiana zużytych elementów.
6. Korzystanie z testów cięcia
Testy cięcia mogą również dostarczyć cennych informacji na temat dokładności osi. Wykonując proste operacje frezowania na testowanym przedmiocie, można ocenić dokładność wymiarową i wykończenie powierzchni obrabianej części.

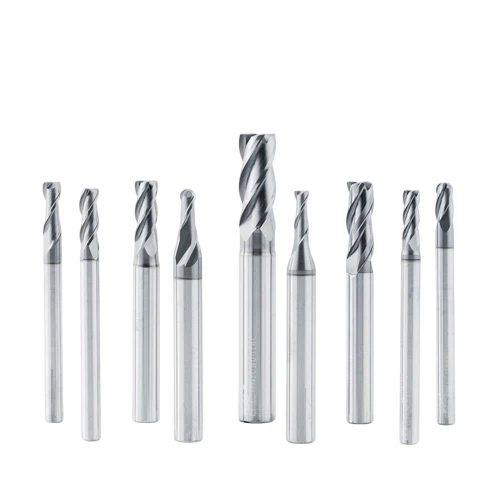

- Wybierz odpowiedni przedmiot testowy, taki jak blok aluminium lub stali. Używaj standardowych narzędzi tnących, takich jakGME - Stalowy frez walcowo-czołowy PP300,GME - Frez trzpieniowy ogólny UP210, LubGME - Frez trzpieniowy ze stali nierdzewnej US200.
- Zaprogramuj poziome centrum frezarskie tak, aby wykonywało szereg prostych operacji frezarskich, takich jak frezowanie czołowe, frezowanie rowków, czy frezowanie konturowe.
- Po operacji cięcia należy zmierzyć wymiary obrabianego przedmiotu za pomocą precyzyjnych narzędzi pomiarowych, takich jak mikrometr lub suwmiarka. Porównaj zmierzone wymiary z zaprogramowanymi wymiarami. Każde znaczące odchylenie wskazuje na problem z dokładnością osi.
- Sprawdź wykończenie powierzchni obrabianej części. Chropowate lub nierówne wykończenie powierzchni może być oznaką niedokładnego ruchu osi lub innych problemów związanych z procesem frezowania.
7. Odszkodowanie za oprogramowanie
Wiele nowoczesnych poziomych centrów frezarskich jest wyposażonych w funkcje kompensacji programowej. Funkcje te można wykorzystać do skorygowania małych błędów dokładności osi.
- Oprogramowanie może kompensować błędy pozycjonowania liniowego, luzy i inne rodzaje odchyleń. Wprowadzając zmierzone wartości błędów do systemu sterowania, oprogramowanie może dostosować ruch osi w celu poprawy dokładności.
- Należy jednak pamiętać, że kompensacja oprogramowania nie zastępuje właściwej konserwacji mechanicznej. Może korygować jedynie drobne błędy, a istotne problemy z dokładnością nadal wymagają rozwiązania poprzez regulację lub wymianę elementów fizycznych.
8. Regularna konserwacja i kalibracja
Aby zapewnić długoterminową dokładność osi, niezbędna jest regularna konserwacja i kalibracja. Postępuj zgodnie z harmonogramem konserwacji zalecanym przez producenta, który może obejmować takie zadania, jak smarowanie, czyszczenie i kontrola komponentów.
Kalibruj osie w regularnych odstępach czasu, stosując metody opisane powyżej. Prowadź rejestr wyników kalibracji, aby śledzić działanie osi w czasie. W przypadku zidentyfikowania jakichkolwiek trendów lub powtarzających się problemów należy podjąć odpowiednie działania, aby zapobiec dalszym problemom.
Wniosek
Sprawdzanie dokładności osi w poziomym centrum frezarskim jest procesem krytycznym dla zapewnienia jakości i wydajności operacji frezowania. Wykonując kontrole wizualne, używając narzędzi takich jak czujniki zegarowe i interferometry laserowe, przeprowadzając testy cięcia i wdrażając kompensację oprogramowania, możesz zidentyfikować i skorygować wszelkie problemy z dokładnością. Aby utrzymać długoterminową wydajność osi, konieczna jest także regularna konserwacja i kalibracja.
