Great Magtech (Xiamen) Electric Co., Ltd jest jednym z najbardziej niezawodnych producentów i dostawców tokarek pionowych cnc z belką ruchomą vtl-200a w Chinach. Serdecznie zapraszamy do zakupu wysokiej jakości tokarek pionowych cnc z ruchomą belką vtl-200a z naszej fabryki. Skontaktuj się z nami, aby uzyskać więcej szczegółów.
Opis tokarek pionowych CNC
Tokarka przyjmuje konstrukcję z pełną ochroną maszyny głównej oraz scentralizowanym układem układów mechanicznych, elektrycznych i hydraulicznych. Składa się głównie z maszyny, uchwytu narzędziowego, ruchu w kierunku X, Z i obrotu osi stołu roboczego, osi frezowania B, konsoli operacyjnej, automatycznego przenośnika wiórów, automatycznego smarowania, układu hydraulicznego, magazynu narzędzi, zabezpieczenia, elektronicznego układu sterowania i elektronicznej skrzynki sterującej. Obrabiarkę można wyposażyć w-wbudowane w obrabiarkę urządzenie do ustawiania narzędzi, które może realizować urządzenie do automatycznej wymiany narzędzi, automatyczne przetwarzanie, poprawiać jakość obróbki i zmniejszać koszty operacyjne.

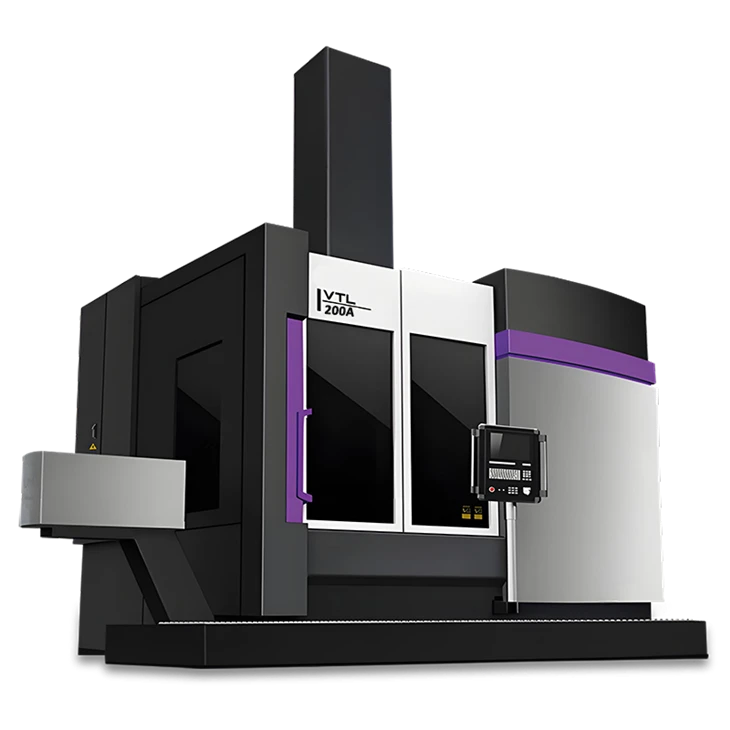

Charakterystyka konstrukcyjna tokarki pionowej CNC VTL-200A
Ta tokarka pionowa jest wyposażona w zaawansowane i niezawodne komponenty elektromechaniczne z kraju i zagranicy oraz ma doskonałe parametry konstrukcyjne. Charakteryzuje się wysoką sztywnością, rozsądną konstrukcją, automatyczną wymianą narzędzi, wysokim stopniem automatyzacji, łatwą obsługą, bezpieczeństwem i niezawodnością. Nadaje się do narzędzi ze stali-szybkiej, narzędzi węglikowych i różnych narzędzi-o wysokiej wydajności i może obrabiać przedmioty wykonane z metali żelaznych,-metali nieżelaznych i niektórych-materiałów niemetalowych. Może zakończyć procesy toczenia wewnętrznych i zewnętrznych powierzchni cylindrycznych, wewnętrznych i zewnętrznych powierzchni stożkowych, płaszczyzn, powierzchni obrotowych, rowkowania, gwintowania itp.
Podstawa tokarki pionowej jest w całości wykonana z-odlewu z żeliwa szarego o wysokiej wytrzymałości, wyżarzanego i-eliminowanego naprężeniami przed obróbką precyzyjną. Podstawa została zaprojektowana z dwustronnie symetryczną konstrukcją, łączącą pierścieniowe żebra wzmacniające i równomiernie rozmieszczone promieniowe żebra wzmacniające oraz racjonalnie rozmieszczone trójkątne żebra wzmacniające, aby podstawa stanowiła solidną całość, zapobiegając deformacjom spowodowanym wyboczeniem i wibracjami; dzięki czemu podstawa ma wysoką wytrzymałość, sztywność i odporność sejsmiczną oraz poprawia sztywność statyczną i dynamiczną. Podstawa jest wsparta na łożysku płaskim i centrowana przez dwurzędowe-łożysko walcowe. Podstawa jest mocowana do fundamentu VTL za pomocą uchwytu obrabiarki, a wszystkie pozostałe elementy obrabiarki są mocowane do tej podstawy.
raport dokładności firmy Laser
Dane osi Z- są następujące:
Luz: 0,0064
Dokładność pozycjonowania: 0,011434
Powtarzalność: 0,004025
Odchylenie pozycyjne: 0,0058
Dane osi X- są następujące:
Luz: 0,0018
Dokładność pozycjonowania: 0,013755
Powtarzalność: 0,005931
Odchylenie pozycyjne: 0,0119
Wszystkie jednostki podano w milimetrach (mm).
Parametry tokarki pionowej
| Przedmiot | Jednostka | Specyfikacja | |
| Główne parametry | Średnica stołu roboczego | mm | 1800 |
| Maksymalna średnica obrotu | mm | 2100 | |
| Maksymalna średnica toczenia | mm | 2000 | |
| Maksymalna wysokość przedmiotu obrabianego | mm | 1800 | |
| Maksymalna masa obrabianego przedmiotu | Kg | 10000 | |
| Maksymalny moment obrotowy stołu roboczego | N．m | 22500 | |
| Skrzynka na koło zęba głównego | Zakres prędkości wrzeciona | obr./min | 1.5-200 |
| Przekładnia zmiany prędkości stołu warsztatowego | blok | Dwie-nieskończone prędkości | |
| Moc wyjściowa głównego silnika | Ocena 30 minut | kW | 45 |
| Ocena ciągła | kW | 37 | |
| Poduszka poślizgowa | Wymiary w przekroju-korpusu barana | mm×mm | ☑220X220 |
| Przesuw osi X - | mm | -100-+1650 | |
| Skok w osi Z- | mm | 1200 | |
| Belka | Podróż belką poprzeczną | mm | 1200 (6X200) |
| Prędkość podawania | Prędkość posuwu cięcia | mm/obr | 0,2 ~ 1000 mm/min |
| Szybki posuw | mm/min | 6000 | |
| Uchwyt na narzędzia | Pojedynczy uchwyt na narzędzia | 1 | |
| Rozmiar paska narzędzi tokarskich | mm×mm | 32×32 | |
| Magazyn narzędzi | Przeciągacz typu T | Liczba narzędzi | 8 |
| Waga | Całkowita masa obrabiarki | Kg | Około 39 500 |
| System | Model urządzenia CNC | FANUC lub TF | |
| Wygląd maszyny | Długość × szerokość × wysokość | mm×mm×mm | 6700x4250x |
| 6500 | |||
| Całkowite źródło energii elektrycznej | Woltaż | V | AC380 |
| Zakres wahań napięcia | -10 do 10% | ||
| częstotliwość | Hz | 50 ±1 | |
| Całkowita moc | kW | 60 | |
| Całkowite źródło zasilania | Główny silnik | kW | 37/45 |
| Silnik hydrauliczny | kW | 2.2 | |
| Silnik pompy chłodzącej | kW | 0.75 | |
| Serwomotor osi X - | Nm | 22 | |
| Serwomotor osi Z - | Nm | 22 | |
| Silnik podnoszenia | kW | 6.5 | |
| Jednostka NC | KVA | 0.05 | |
| Panel sterowania | KVA | 0.02 | |
| Lampa fluorescencyjna silnika wentylatora itp. | kW | 0.16 | |
| Silnik przenośnika wiórów | kW | 0.75 | |
| Ciśnienie układu hydraulicznego | MPa | 5 | |
