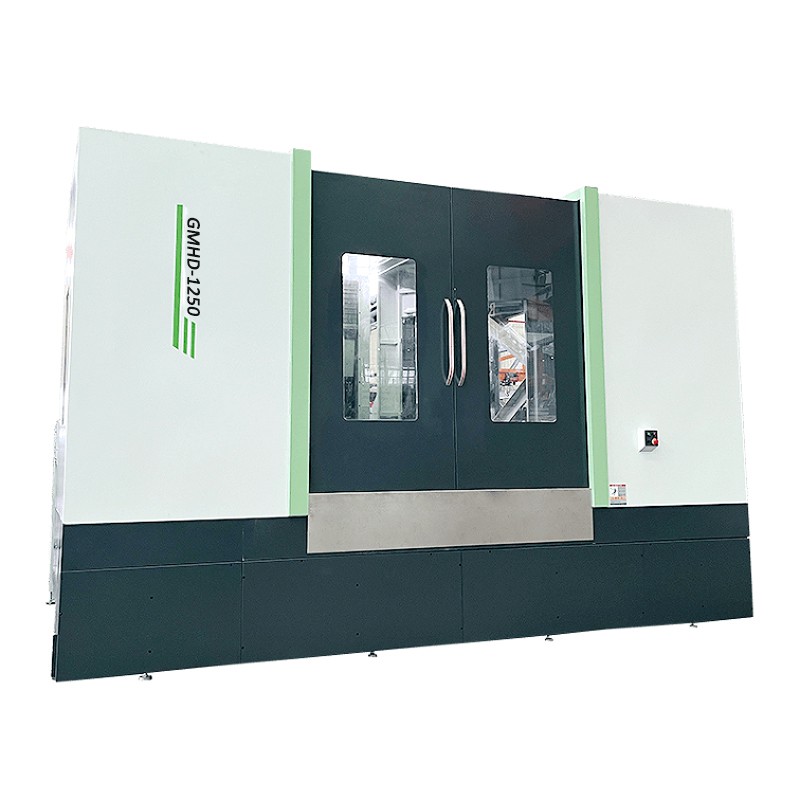

Opis centrum obróbki obróbki poziomej CNC
Horyzontalne centrum obróbki to potężne narzędzie maszynowe zaprojektowane do produkcji o wysokiej wydajności i precyzyjnej obróbce. Wyposażony w wrzecion zorientowany poziomo, umożliwia łatwy dostęp do wielu stron przedmiotu obrabianego, co czyni go idealnym do złożonych operacji obróbki, które wymagają precyzyjnych kąty i cięć. Konfiguracja pozioma zapewnia lepszą ewakuację układów i stabilność, co poprawia obróbkę większych, cięższych obrabiarek. Często wyposażone w zaawansowane funkcje automatyzacji, takie jak zmieniacze palet i kontrole CNC, poziome centra obróbki są zoptymalizowane pod kątem produkcji o dużej objętości, zapewniając stałą dokładność i skracanie czasów cyklu. Trwałe i wszechstronne, są niezbędne w branżach, w których szybkość, precyzja i niezawodność są krytyczne.
Cechy
Ta maszyna pozioma instaluje projekt, formularz obrotowej stabilnej, ultra szerokiej struktury przewodnika, standardowa konfiguracja dużego momentu obrotowego i szybki silnik. Możesz zamówić giełdę osobno. Nasze produkty są odpowiednie do przetwarzania różnych złożonych części. Jest to preferowany sprzęt w dziedzinie silników samochodowych i przetwarzania wnęki w polu 5G.
Wydajność cięcia maszyny
|
Mielenie powierzchniowe |
Stal 45# |
Otwory do wiercenia |
Stal 45# |
Stukający |
Stal 45# |
|
Głębokość cięcia |
|
Średnica noża |
|
Stukający |
|
|
Nóż |
Ø120 mm*5t |
Nóż |
Ø82mm*2t |
Nóż |
M36*3P |
|
Prędkość wrzeciona |
420 rpm |
Prędkość wrzeciona |
500 rpm |
Prędkość wrzeciona |
120 rpm |
|
Karmić |
F500 |
Karmić |
F100 |
Karmić |
F480 |
|
Szerokość |
100 mm |
Szerokość |
82 mm |
Szerokość |
36 mm |
Poziome parametry centrum obróbki
|
Model |
GMHD-1250 |
||
|
Temat |
Specyfikacje |
Jednostki |
|
|
Podróż |
Oś x/y/z |
mm |
2000/1350/1350 |
|
Nos wrzeciona do stołowego |
mm |
50-1400 |
|
|
Środek wrzeciona do kolumny |
mm |
350-1700 |
|
|
Trzy osiowy przewodnik |
Roller Linear Porade |
||
|
Stabilna |
Rozmiar stołowy (l*w) |
mm |
1250*1250 |
|
Maksymalne obciążenie tabeli |
t |
5 |
|
|
Śruba stołowa |
mm |
||
|
T-Slot |
mm |
7-22x160 |
|
|
Liczba palety |
PC |
1 |
|
|
Indeksowanie tabeli |
1 stopień /0,001 stopnia |
||
|
Maksymalna średnica skrętu |
mm |
φ2200 |
|
|
Wrzeciono |
Zwężenie wrzeciona |
typ |
BBT-50 |
|
Prędkość wrzeciona |
RPM |
6000 |
|
|
Typ napędu wrzeciona |
Pasek |
||
|
WASE |
Rapid Traverse (x/y/z) |
M/min |
10/10/10 |
|
Cutowanie karmienia (x/y/z) |
M/min |
10 |
|
|
Zmieniacz narzędzi |
Automatyczna zmiana narzędzi |
Typ ramienia (napęd serwo) |
|
|
Rodzaj trzonu narzędzia |
typ |
BT-50 |
|
|
Pojemność przechowywania narzędzi |
Sztuka |
24 |
|
|
Max. Średnica narzędzia (sąsiadująca) |
mm |
125 |
|
|
Max. Średnica narzędzia (pusta) |
mm |
250 |
|
|
Max. Długość narzędzia |
mm |
500 |
|
|
Max. Waga narzędzia |
kg |
25 |
|
|
Czas zmiany narzędzia |
Sec |
4.9 |
|
|
Silnik |
Silnik wrzeciona |
kW |
15/18.5 |
|
Trzy osiowy silnik serwo |
kW |
3.0/3.0/3.0 |
|
|
Dokładność |
Dokładność |
mm |
±0.01 |
|
Powtarzalność |
mm |
±0.005 |
|
|
Wymagana moc |
Wymagania mocy |
Kva |
40 |
|
Wymaganie ciśnienia powietrza |
kg/cm² |
6^8 |
|
|
Inni |
Wymiary zewnętrzne (l*w*h) |
mm |
8160*6135*4100 |
|
Waga brutto |
t |
28 |
|
