Rodzaj używanego wiertła jest zdecydowanie jednym z najważniejszych czynników decydujących o efekcie końcowym po zakończeniu wiercenia otworu. Każde wiertło jest dostosowane do określonego materiału, kształtu i funkcji. Zatem znajomość właściwego nie tylko zwiększa dokładność, ale także wydłuża żywotność narzędzia.
W tym artykule wyjaśniono wszystkie główne typy wierteł i ich materiały. Wyjaśnij także, jak skutecznie ich używać w drewnie, metalu, tworzywach sztucznych, betonie i zastosowaniach specjalistycznych.
Zrozumienie wierteł
Zanim wpiszesz rodzaje wierteł, musisz wiedzieć, co sprawia, że wiertła są funkcjonalne. Wiertło to narzędzie tnące, które wykonuje cylindryczne otwory w wielu materiałach. Zwykle składa się z chwytu (części, która pasuje do uchwytu wiertarskiego), korpusu i krawędzi tnącej.
Każdy typ wiertła został zaprojektowany do stosowania w różnych materiałach. Niektóre bity mają rowki do usuwania wiórów. Pozostałe są zakończone węglikiem lub diamentem do cięcia twardych powierzchni. Właściwy dobór wierteł zapewni, że otwory będą czyste, będą miały jednakową średnicę i będą mniej się zużywać na wiertarce.
Wybór odpowiedniego wiertła
Materiał wiertła, wymiary otworu i wymagane wykończenie to najważniejsze czynniki, o których należy pamiętać przy wyborze wiertła. Przykład tego jest następujący:
Do drewna: szpic, łopatka lub świdry.
Do metalu: HSS, kobalt lub bity stopniowe.
Do betonu: wiertła murarskie lub rdzeniowe.
Do płytek i szkła: bity-z węglika spiekanego lub-diamentowe.
Zawsze należy pamiętać, że rodzaj bitu powinien być odpowiedni do materiału. Upewnij się, że utrzymywana jest prawidłowa prędkość, stosując zalecane smarowanie lub chłodziwo, jeśli to konieczne; przedłuży to żywotność narzędzia i zapewni czystsze otwory.

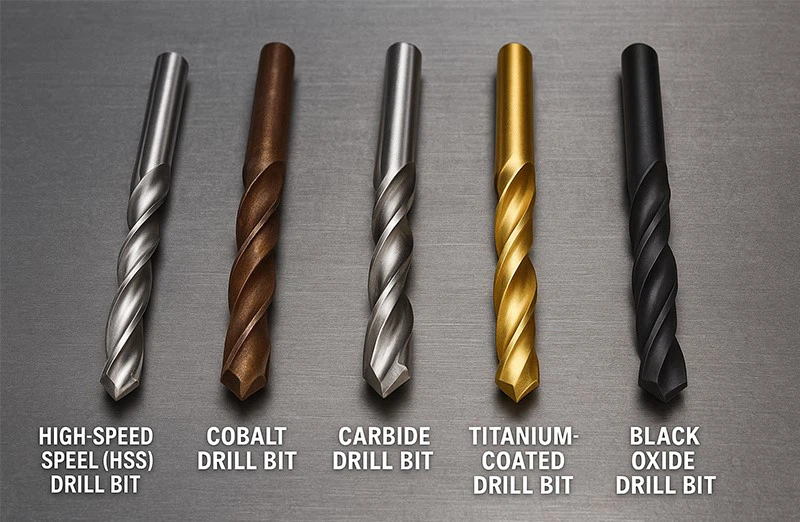

Rodzaje materiałów wiertła
Wydajność wiercenia zależy przede wszystkim od materiału wiertła. Właściwy wybór zapewni wiertłu przewagę pod względem dokładności, szybkości cięcia i trwałości.
Wiertła-ze stali szybkotnącej (HSS).
Wiertła HSS są najczęściej używanym rodzajem wierteł do ogólnego wiercenia. Wytrzymały,-odporny na ciepło i dobry do drewna, tworzyw sztucznych i miękkich metali. Można ich używać do prostych prac, takich jak montaż mebli lub praca z blachą.
Tanie, łatwe w ostrzeniu i powszechnie dostępne, są więcej niż wystarczające do użytku warsztatowego.
Wiertła kobaltowe
Wiertła kobaltowe wykonane są ze-stali szybkotnącej z dodatkiem 5–8% kobaltu. Dzięki temu dodatkowi mogą wytrzymać wyższe temperatury. Dlatego najlepiej sprawdzają się w przypadku twardych metali, takich jak stal nierdzewna i żeliwo.
Bity kobaltowe nadają się do-ciężkich zastosowań przemysłowych, w których standardowe wiertła zawodzą głównie z powodu ciepła. Mają charakterystyczny złoty lub brązowy kolor, a po odpowiednim schłodzeniu wytrzymują-wysoce energooszczędny proces.
Wiertła z węglika
Wiertła z węglików spiekanychsą wyjątkowo twarde i charakteryzują się dużą odpornością na zużycie. Znajdują zastosowanie przy wierceniu produkcyjnym w twardych materiałach, takich jak hartowana stal, włókno szklane i ceramika.
Ze względu na swoją kruchość wiertła węglikowe należy traktować delikatnie, montując je na sztywno w obrabiarkach. Np. maszyny CNC. Nie zaleca się stosowania wierteł węglikowych w-wiertarkach ręcznych, gdzie wibracje mogą spowodować odpryski lub złamanie wierteł.
Wiertła-powlekane tytanem
Bity te są wykonane z-końcówek ze stali szybkotnącej pokrytych azotkiem tytanu (TiN), który nadaje złote wykończenie. Powłoka pomaga zmniejszyć tarcie i ciepło, zwiększając w ten sposób żywotność i poprawiając cięcie.
Lepiej nadają się do powtarzalnego wiercenia w metalu lub drewnie. Gdy powłoka się zużyje, wydajność spada, a wierteł nie można ponownie naostrzyć bez usunięcia warstwy tytanu.
Wiertła z czarnego tlenku
Są to bity HSS poddane-obróbce cieplnej, wyposażone w powłokę z czarnego tlenku, która chroni przed rdzą i zmniejsza tarcie. Można ich używać do wiercenia w drewnie, metalu i tworzywach sztucznych.
Działają lepiej niż zwykłe bity HSS, choć nie są tak trwałe jak wersje tytanowe czy kobaltowe. Mieszczą się w przedziale cenowym tych, którzy chcą zapłacić za swoje komercyjne zastosowanie. Są one również dla majsterkowiczów.
Wskazówki dotyczące konserwacji wiertła
Regularna praktyka pozwoli utrzymać je w dobrej kondycji, aby bity działały optymalnie:
Ostrzej bity codziennie, skutecznie za pomocą ostrzenia laserowego lub ręcznie, za pomocą dobrej szlifierki lub narzędzia do ostrzenia.
Oczyść je i wysusz, aby zapobiec osadzaniu się rdzy.
Unikaj nadmiernego ciepła, stosując płyny obróbkowe lub chłodziwa.
Uchwyty na etykiety umożliwiające szybką identyfikację bitów.
Natychmiast wymień uszkodzone lub tępe wiertła, aby uniknąć złej jakości wiercenia.
Konserwacja nie tylko utrzymuje je na stałym poziomie, ale także zapewnia lepszą wydajność, większe bezpieczeństwo i czystszą dokładność.
Różne typy wierteł i ich zastosowania
Podczas pracy z maszyną CNC wyniki wiercenia zależą w dużej mierze od wyboru wiertła. Konstrukcja geometryczna, skład materiału i przeznaczenie funkcjonalne każdego typu są różne, a dokonanie właściwego wyboru zapewnia precyzję, trwałość i produktywność w całym procesie obróbki. W systemie CNC nawet najmniejsze niedopasowanie typu wiertła do materiału może spowodować wytwarzanie ciepła, uszkodzenie narzędzia lub-niską jakość otworu.
Poznanie najczęściej używanych wierteł CNC oznaczałoby podjęcie precyzyjnych decyzji, zmniejszenie liczby błędów obróbki i poprawę produktywności. W tym artykule omówiono siedem ważnych typów wierteł CNC, ich zasady działania i idealne zastosowania według typu.
Znaczenie wyboru odpowiedniego wiertła CNC
W przypadku obróbki CNC wiercenie jest kontrolowanym procesem cięcia. Wybór bitu bezpośrednio skutkuje tolerancją, precyzją i stabilnością cyklu. Wybierając odpowiednie wiertło, można uzyskać lepsze usuwanie wiórów. Narastają wibracje, a wrzeciono będzie poddawane niepotrzebnym naprężeniom. Biorąc pod uwagę wysokie obroty, przy jakich pracują maszyny CNC, geometria bitów i powłoka są kluczowymi parametrami przewodzenia ciepła i wykończenia powierzchni.
Odpowiednie wiertło umożliwia również rzadszą wymianę narzędzi, co pozwala zaoszczędzić koszty operacji obróbczych. Z tego powodu profesjonalne maszyny CNC zawsze biorą pod uwagę twardość materiału, obciążenie wiórami, przepływ chłodziwa i tolerancję przed włożeniem niektórych bitów.
Wiertła kręte CNC
Wśród różnych rodzajów stosowanych wierteł, najczęściej używanymi narzędziami wiertniczymi CNC są wiertła kręte. Konstrukcja ze spiralnym rowkiem umożliwia efektywne cięcie wiórów i unikanie zatykania. Bity te można z powodzeniem stosować do stali, aluminium, mosiądzu i tworzyw sztucznych. Geometria umożliwia stabilne cięcie i stałą dokładność średnicy.
Wiertła kręte błyszczą, gdy wymagane jest uzyskanie niezawodnych wyników w większości ogólnych operacji obróbki skrawaniem. Przy odpowiednim dopływie chłodziwa i prawidłowych parametrach wrzeciona wiertła kręte mogą zapewnić długą żywotność narzędzia przy dobrej powierzchni i wykończeniu. Operatorzy CNC używają ich do ogólnych-wykonywania otworów w różnych materiałach.
Najlepsze zastosowania:
Ogólne wiercenie CNC w stali, aluminium, mosiądzu i tworzywach sztucznych.
Wiertła z węglika CNC
Wiertła wykonane z węglika są bardzo precyzyjne i dość trwałe. Wiertła te radzą sobie z dużymi prędkościami skrawania, a także zachowują swoją twardość pod wpływem bardzo wysokich temperatur. Sztywna konstrukcja tych wierteł pozwala na bardzo małe ugięcie, dzięki czemu nadają się do wiercenia głębokich, twardych materiałów lub otworów o małych tolerancjach.
Zwykle w zastosowaniach z CNC bity węglikowe były używane na liniach produkcyjnych bez interakcji człowieka przez bardzo długie okresy czasu. Ich użyteczność rozciąga się na twarde materiały, takie jak hartowana stal lub materiały ścierne, gdzie standardowe bity faktycznie zawodzą.
Najlepsze zastosowania:
Stal hartowana, stal nierdzewna, żeliwo i-obróbka wielkoseryjna.
Wiertła kobaltowe (M35 / M42)
Wiertła kobaltowe zawierają 5-8% stopu kobaltu, co zapewnia im bardzo wysoką odporność termiczną; dzięki temu mogą wytrzymać bardzo długi czas wiercenia bez stępienia. Wiertła kobaltowe są niezwykle skuteczne w przypadku materiałów takich jak stal nierdzewna. Ten rodzaj materiału jest zwykle kłopotliwy, ponieważ charakteryzuje się dużym tarciem i wysoką temperaturą podczas wiercenia.
Ponadto kawałki kobaltu nie mają tendencji do tak silnego utwardzania. O tej właściwości świadczy fakt, że większość nie staje się twarda w wysokich temperaturach. Dlatego są często wybierane przez producentów, którym zależy na dobrej trwałości, a także przystępnej cenie.
Najlepsze zastosowania:
Stal nierdzewna, stal stopowa, stopy tytanu i inne wytrzymałe metale.
Wiertła z płytkami wymiennymi
Wiertła wymienne posiadają wymienny zestaw płytek węglikowych przymocowanych do sztywnego korpusu wiertła. W związku z tym operator będzie zasadniczo musiał wymienić coś, co skróci przestoje, w pełni zapewni ciągłość produkcji przy bardzo krótkich przestojach i sprawi, że projekt będzie zakładał taką samą wydajność skrawania przy zmniejszonych kosztach operacyjnych na otwór.
Potrafią również wykonywać otwory o dużych średnicach z dużą prędkością, dzięki czemu doskonale nadają się do ciężkiej obróbki przemysłowej. Ponadto płytki można także dobierać w zależności od materiału, co zapewnia elastyczność strategii skrawania bez konieczności zmiany narzędzi.
Najlepsze zastosowania:
Wiercenie otworów o dużej-średnicy, wiercenie-z dużą prędkością i produkcja przemysłowa.
Wiertła centrujące
Wiertła centrujące są używane specjalnie do dokładnego tworzenia punktu początkowego przed przystąpieniem do nieco głębszego wiercenia, aby uniknąć odchyleń i zapewnić, że wywiercone otwory będą miały tendencję do przesunięcia lub zwężenia. Za pomocą wierteł centralnych wykonuje się mały stożkowy znak, który prowadzi wiertło główne.
W obróbce CNC ten krok zwiększa jego dokładność, jednocześnie chroniąc narzędzie przed nadmiernym naprężeniem. Wiercenie centralne jest szczególnie ważne podczas pracy z wyjątkowo twardymi materiałami lub gdy wymagane jest niezwykle dokładne rozmieszczenie otworów.
Najlepsze zastosowania:
Doskonale rozpoczynające się otwory zapobiegają dryftowi środka, a detale są przygotowane do obróbki.
Wiertła punktowe
Wiertła punktowe, które mają znacznie krótsze i sztywniejsze właściwości niż wiertła kręte, tworzą jedynie bardzo płytkie i bardzo dokładne wgniecenie na powierzchni. Służy jako punkt wejścia dla dłuższych bitów, które zamiast chodzić lub wibrować podczas cięcia, mogą po prostu przez nie przejść. Wiercenie punktowe jest konieczne, jeśli chcesz mieć czyste punkty wejścia i ostre krawędzie.
Powodem, dla którego wielu operatorów CNC woli stosowanie wierteł punktowych zamiast bardziej konwencjonalnych wierteł centralnych, jest to, że wiertła punktowe dają bardziej spójne wyniki przy szerokiej gamie kątów i prędkości posuwu w porównaniu z wiertłami centralnymi.
Najlepsze zastosowania:
Aby utworzyć dokładne punkty początkowe dla późniejszego głębokiego wiercenia CNC.
Wiertła stopniowe
Wiertła te różnią się od innych typów wierteł. Umożliwiają pomiar otworów o różnych średnicach w jednym użyciu. Ich stopniowana konfiguracja umożliwia płynne przejście między rozmiarami bez zadziorów. Ta funkcja sprawia, że jest ona bardzo skuteczna podczas produkcji blach lub prac wymagających lekkiej-stali nierdzewnej.
Dlatego wiertła stopniowe przyspieszają operacje CNC. Zmniejszają potrzebę wymiany narzędzi, poprawiają produktywność, a także zapewniają bardzo czyste otwory z wypolerowanymi krawędziami. Pomaga to również zwiększyć istniejące otwory bez uszkadzania otaczających materiałów.
Najlepsze zastosowania:
Produkcja blach, paneli aluminiowych, obudów elektrycznych i cienkiej stali nierdzewnej
Specjalistyczne wiertła
Wiertła lewe-ręczne
Bity lewe- obracają się w kierunku przeciwnym do ruchu wskazówek zegara i służą głównie do wyciągania złamanych śrub lub sworzni. Jeśli biegną w odwrotnym kierunku, zwykle chwytają i odkręcają uszkodzone łączniki. Przydają się również w projektach motoryzacyjnych lub konserwacyjnych, gdzie częstym zadaniem jest wykręcanie śrub.
Wiertła-z powłoką diamentową
Bity-z powłoką diamentową zostały zaprojektowane do najtwardszych materiałów, takich jak szkło, ceramika i kamień. Aby zapewnić ich chłód, należy stale stosować smarowanie wodne. Doskonale nadają się do precyzyjnych prac przy układaniu płytek, obróbce szkła i jubilerstwie.
Bity do wyciągania śrub
Bity te pomagają usunąć pozbawione lub uszkodzone śruby. Zwykle mają odwrotny gwint, który wbija się w łeb śruby, obracając się w kierunku przeciwnym do ruchu wskazówek zegara. Używa się ich z wiertłem dwustronnym. Są one niezbędne-do napraw i konserwacji.
Typowe błędy wiercenia, których należy unikać
Zastosowano nieprawidłowy bit dla określonego materiału.
Za dużo ciśnienia.
Szybkie wiercenie bez-ochładzania.
Pozostawia otwory o dużej średnicy, zakończone otworem prowadzącym.
Kontynuuj używanie tępych wierteł.
Przygotowanie pozwalające uniknąć wspomnianych błędów oszczędza czas, ogranicza użycie narzędzi i zapewnia czyste rezultaty w Twoim projekcie.
Wniosek
Stosowanie odpowiedniego wiertła zapewnia doskonałą obróbkę i bezpieczeństwo. Każde wiertło jest dobre w swoim zastosowaniu, a także najlepiej dopasowane do zastosowania i procesu wiercenia. Niezależnie od tego, czy materiałem jest drewno, metal czy beton, poznasz rodzaje wierteł, które zapewniają większą wydajność, czystsze otwory i dłuższą żywotność narzędzia.
Często zadawane pytania
Jakie są najpopularniejsze typy wierteł do ogólnego użytku?
Najpopularniejszymi wiertłami do codziennych projektów są wiertła kręte, wiertła łopatkowe i wiertła punktowe. Sprawdzają się one dobrze w przypadku materiałów takich jak drewno, plastik i metale lekkie. W przypadku twardszych materiałów można użyć wierteł do muru lub kobaltu, aby uzyskać większą trwałość.
Które wiertło jest najlepsze do metalu?
Do wiercenia w metalu idealne są wiertła z powłoką-kobaltu lub tytanu. Wytrzymują wysokie temperatury i dłużej zachowują ostrość niż standardowe wiertła HSS. Zawsze używaj oleju lub smaru do cięcia, aby zmniejszyć tarcie i wydłużyć żywotność narzędzia.
Czy mogę używać wierteł do drewna na metalu?
Nie, wierteł do drewna nie należy używać do metalu. Są przeznaczone do miękkich materiałów i matowieją lub pękają, gdy są używane na powierzchniach metalowych. Zamiast tego do wiercenia w metalu używaj wierteł HSS lub kobaltowych.
Jakiego rodzaju wiertła użyć do betonu lub cegły?
Do wiercenia w betonie, cegle lub kamieniu należy używać wierteł do kamienia z końcówką z węglika wolframu. W przypadku dużych otworów bardziej skuteczne są wiertła rdzeniowe. W przypadku tych materiałów należy zawsze używać wiertarki udarowej, aby poprawić wydajność i efektywność.
Czy wiertła można ostrzyć i używać ponownie?
Tak, większość końcówek HSS, kobaltu i łopatek można ostrzyć za pomocą szlifierki stołowej lub specjalistycznego narzędzia do ostrzenia. Jednakże wierteł-z powłoką tytanową i końcówkami z węglika-nie należy ostrzyć, gdy powłoka lub krawędź zużyją się, ponieważ zmniejsza to wydajność.
Do czego służy wiertło stopniowe?
Wiertło stopniowe przeznaczone jest do wiercenia otworów o różnych rozmiarach w cienkich materiałach, takich jak blacha i tworzywa sztuczne. Jest szczególnie popularny w pracach elektrycznych, hydraulicznych i HVAC, ponieważ może powiększać istniejące otwory bez zmiany bitów.
